不同地下管线的探测方法

不同地下管线的探测方法

给水管线

1

给水管线分为金属管线和非金属管线。金属给水管线可以采用感应法和直连法进行探查；非金属管线可以利用地质雷达进行探查，或者利用钎探、开挖方法直接确定管线位置和深度。

A、感应法探查的操作方法

首先需要确定给水管线的大致走向。

其次沿管线大致走向，放置管线探测仪的发射机，发射机的放置方向应与管线走向一致。选择适当频率（给水管线，一般利用小于16K频率进行追踪，确定方位；利用大于30K频率进行详细探查，确定其平面位置和深度）发射信号。

利用接收仪器接收有效信号。有效信号应确定为给水管线受发射机发出信号而产生二次感应磁场信号，在发射机与接收机相距较近的情况下（根据发射机发射频率决定间距），接收机接受到的是发射机发射的一次磁场信号，此时不能将该信号作为确定管线的有效信号。根据接收到的有效信号进行分析，确定管线平面位置和深度。

B、直连法的具体操作方法

直连法就是将发射机与裸露的给水管线直接连接起来，对金属给水管线直接加载电流，使管线和发射机地线形成一个电流回路，产生电磁场，使金属给水管线感应电流后产生二次磁场。

同感应法一样，利用接收机接收信号而分析确定管线的平面位置和深度。

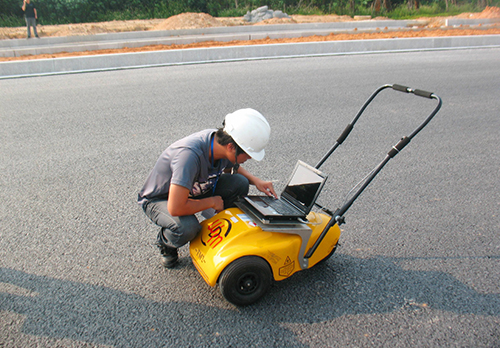

非金属给水管线可以使用地质雷达直接进行探测。不过地质雷达价格昂贵，对于细小的给水管线探测效果并不理想，一般直接开挖测定。

通信管线

2

通信管线包含了电信、联通、网通、移动、铁通等权属单位管线，其埋设方式一般分为直埋、管埋和沟埋。

电信管线的仪器传输信号一般都比较好，由于其直径都比较小，因此，探查方法主要是夹钳法。

夹钳法是利用管线探测仪器的夹钳设备，直接夹在电信管线上，夹钳设备本身产生较强的环形磁场，使被夹住的电信管线产生较强的感应电流，从而产生二次感应场。

电力管线

3

电力管线探查一般可采用工频法或夹钳法来进行探查。

利用载流输电电缆中所载有的交流电流所产生的工频信号或金属管线中的感应电流所产生的电磁场进行管线探测。

工频法不需要建立人工场源，方法简便，成本低，工作效率高，但分辨率不高，深度精确率较低，用于电缆探查的初探，在地下管线盲探中非常实用。

夹钳法的使用同电信管线中的夹钳法使用方法一样。电力管线使用夹钳法信号相对比较好，探查精度比较高，一般情况下，完全满足《规程》规定的精度，是电力管线探查的主要方法。

燃气管线

4

燃气管线管径一般情况都不大，其材质分为金属和非金属两种。

对于金属材质的燃气管线，我们一般用感应法探查，管径较细的管线，我们还可采用夹钳法探查。其探查方法同上面所述，为了安全考虑，燃气管线一般不用直接法。

对于非金属材质的燃气管线，利用地质雷达来解决

热力管线

5

热力管线材质一般都为钢管，仪器探查信号比较好，热力管径变化比较大，其外部有保护材料。

热力管线一般可以采用直接法、感应法和夹钳法来探查，其具体操作也同上述的操作过程。

工业管线

6

工业管线一般包括石油、酸、碱等管线，此类管线探查过程中需要注意安全问题。这部分管线材质有金属的（如钢等）和非金属的（如砼等），其探查方法和前面所述一样，对于金属管线一般采用感应法，对于非金属管线一般采用地质雷达进行探查。

综合管沟

7

综合管沟一般情况包含的管线比较复杂，而且也比较难以统一定论，要根据实际情况进行市分探查，除了可以利用综合管沟内各种管线探查方法外，由于综合管沟在地下形成了一定的空间，利用地质雷达可以比较明显的探查其走向和深度。

不明管线

8

这种管线需要根据实际情况而定，需查明管线相关属性后才可进行探查。
